產品概述〡

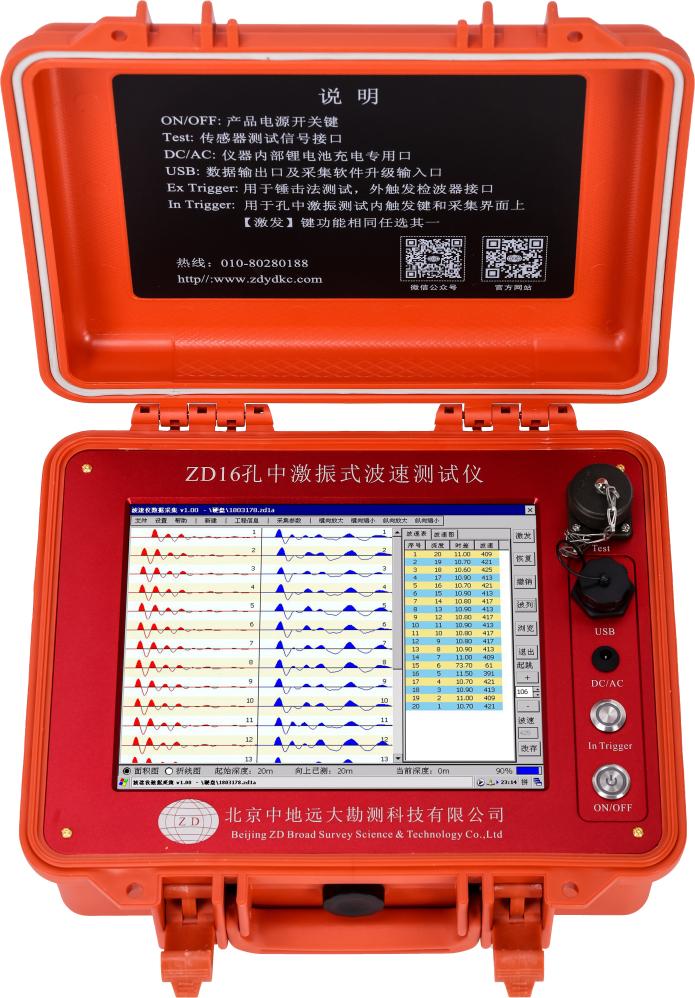

ZD16孔中激振式波速測試儀是一套三通道高分辨率、數字化的波速測試儀器，具有分時采樣，迭加、濾波、信號增強、抑制噪聲以及現場實時計算、顯示實測波形和測試結果等功能。
ZD16孔中激振式波速測試儀主要由波速測試儀、波速探測器（簡稱：探頭）及專用連接電纜等組成；波速探測器主要由圓柱體金屬防水全密封電磁激振源、兩個獨立全密封檢波器、阻尼及高強度軟膠管等組成。
應用范圍〡
u 適用工程勘察剪切波（S波）測試；
u 適用對地層進行劃分，并確定地基的持力層；
u 適用對抗震設計提供參數：劃分場地土類型和場地類別，判別地基土液化等；
u 適用較深鉆孔及地層惡劣條件的波速測試，不受場地條件限制；
u 適用地脈動卓越周期測試等。
依據標準〡
《巖土工程勘察規范》························GB 50021-2001
《建筑抗震設計規范》························GB50011-2010
《地基動力特性測試規范》····················GB/T50269-2015
《高層建筑巖土工程勘察規程》·················JGJ72-2004
功能特點〡
l孔中激振式即孔中激發，孔中接收，無需地面敲擊振源，實現孔中剪切波波速精準測試；
l低頻震動傳感器測試地脈動卓越周期。（選配）
優勢特性〡
1. 10.4寸高亮度彩色觸摸屏，適合強光環境、陽光下輕松可視；
2. WinCE 6.0工業級、系統功耗低，主控處理器為ARM A8；
3. 鋰電池，超長待機不少于16h+；
4. IP65等級設計、良好的抗振、防潮、防水、防塵，無懼惡劣環境；
5. 支持采集及分析軟件中英文雙語界面；
6. 支持屏顯觸控按鍵和物理按鍵任選其一，內觸發單擊觸發，無需等待一鍵觸發；
7. 支持采集過程中百分比電量顯示（例如：30%）；
8. 國家法律保護產品，具體國家專利證ZL 2020 23093787.0及軟著證書；
9. 支持手自一體測井絞車現場測試；
10. 實時無線智能上傳，支持4G、Wifi、藍牙方式，北斗定位系統定制；
11. 云平臺，可實現與中地遠大ZDMS平臺對接，定制上傳多種平臺。
專利技術〡
l 一種孔中激振式波速測試儀 專利號：ZL 2020 23093787.0
軟件著作權〡
l 波速測試分析軟件V1.03 登記號：2020SR0123721
軟件功能特點〡
1. 軟件兼容性支持win7/8/9/10；
2. 輸出報告支持直接生產Word、Excel、TXT、BMP四種格式；

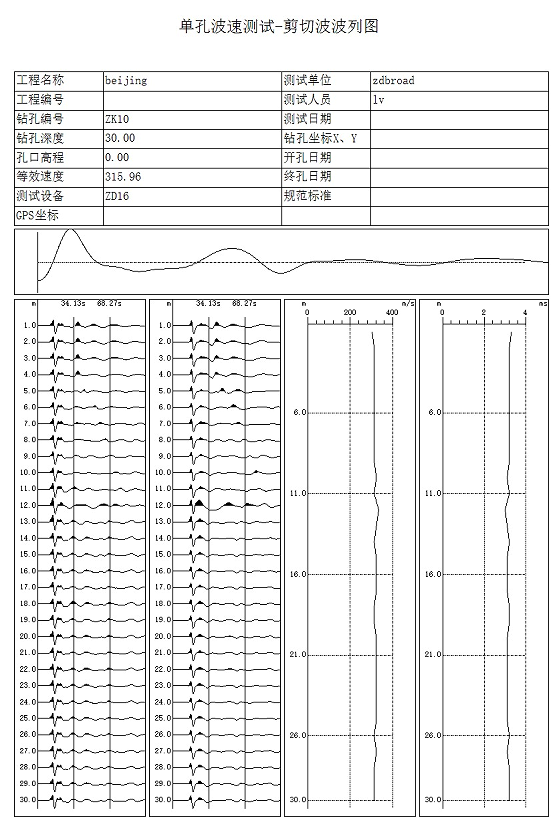

3. 波形圖導出支持單通道波形圖、雙通道波形圖及HV曲線同時導出方式；
4. 數據波形曲線支持數據、波速、HV曲線同一屏顯示功能；
5. 報告抬頭支持工程名稱、鉆孔編號、鉆孔高程、測試人員等自由刪除添加功能；

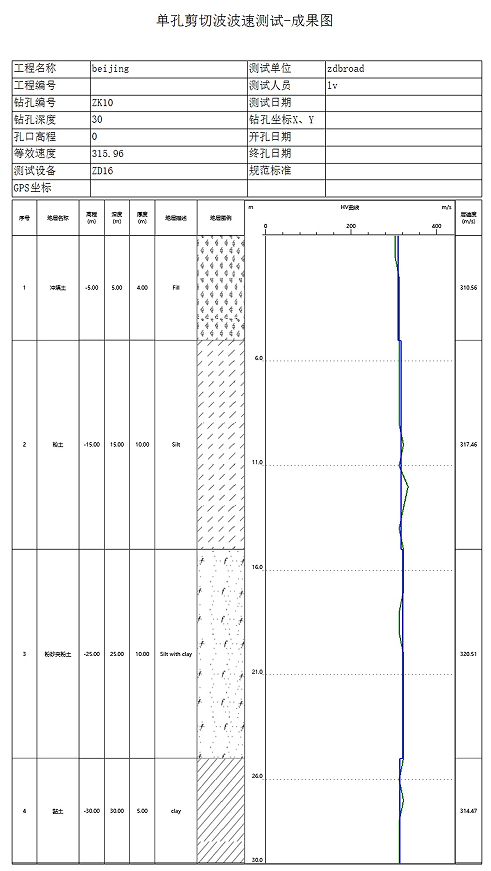

6. 成果圖支持地層劃分、地層描述、地層圖例、高程、原始曲線、HV曲線、時距（HT）曲線、柱狀圖等自定義功能，可根據實際情況自由選擇；
7. 打印設置頁面支持選擇A4、A3、A2；
8. 輸出支持原始數據、數據匯總、工程信息、時間、泊松比μ、Ed、Gd、HV曲線自由設置功能；
9. 波形設置支持每一道波速時間單擊顯示時間、正反向設置；
10. 等效速度支持巖土規范20m、鐵路規范25m及自定義任意深度設置；
11. 波形圖中支持自由選擇深度速度HV曲線、時距（HT）曲線可以同時顯示導出；
12. 波形圖中支持自由選擇正反雙向顏色填充，默認正向黑色；
13. 波形圖中支持單道波形放大和縮小，同時支持所有波速同時放大和縮小。
工作原理〡

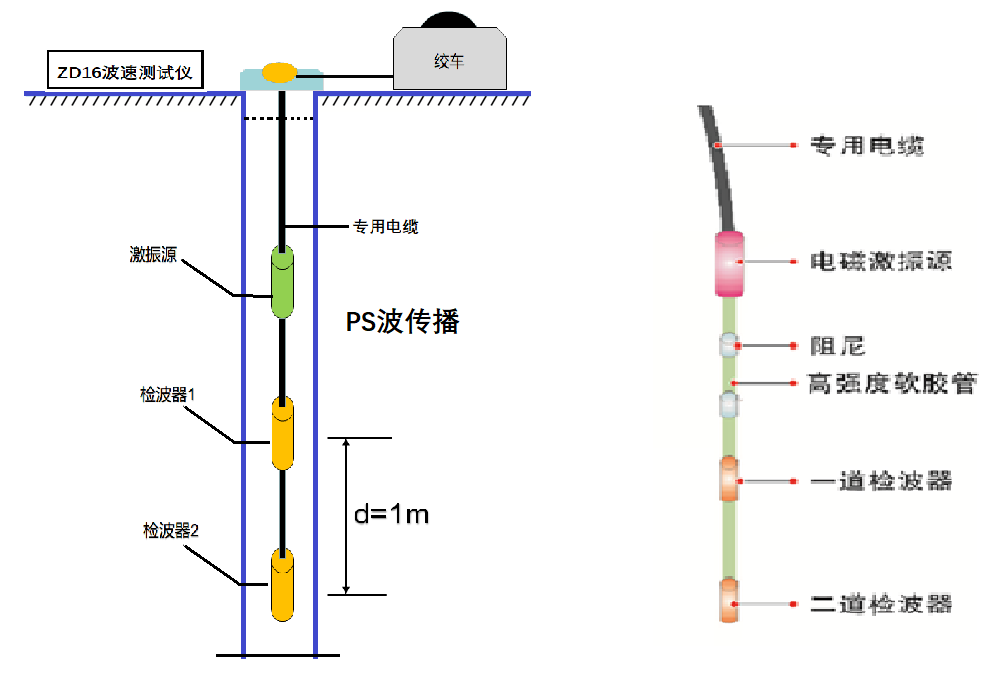

ZD16孔中激振式波速測試儀是利用放置到鉆孔中的檢波器接收到震源傳來的S波信號到達初至時間，來確定鉆孔所在處地層波速的一種方法。
在鉆孔中以井液作為耦合劑，用電磁震激振源垂直于井壁作用一瞬時沖擊力，就在井壁地層中產生兩種類型質點振動，一種是質點振動方向垂直于井壁，沿井壁方向傳播，稱為S波（剪切波，橫波）；另一種是質點振動方向與傳播方向相同稱為P波（壓縮波，縱波）。
檢波器接收S波的振動信號并轉換成電信號，然后傳輸到計算機，計算機對信號進行數據處理后采用兩道互相關分析法，自動計算S波在兩道檢波器間傳播的時間差，從而計算出兩道間的S波傳播速度。
技術參數〡
波速測試儀（主機） | |
顯示屏 | 10.4寸高清高亮度彩色屏、彩色波形 |
操作系統 | WinCE 6.0 ARM A8 |
操作方式 | 觸摸屏 |
通道數 | 1至3道可選 |
采樣間隔 | 0.001ms～1000ms |
采樣點數 | 512～1224704 |
各道時間一致性 | ≤1個采樣間隔 |
各道振幅一致性 | <3% |
頻率范圍 | 1～150Hz |
前放增益 | 20～60dB |
觸發預值 | 0-100% |
放大倍數 | 10-600 |
觸發通道 | 1、2、3、外觸發（4個通道可選） |
A/D轉換精度 | 16位 |
輸入阻抗 | 大于100kΩ |
信噪比 | 96db |
輸入范圍 | ≤±5V |
觸發方式 | 脈沖、通斷 |
延時 | 0～10000ms可選 |
儲存容量 | 32G硬盤 |
通訊口 | 支持U盤、鼠標、鍵盤 |
工作溫度 | -10℃～+42℃；濕度：<90% |
儲存溫度 | -20℃～＋55℃ |
電源 | 內置鋰電池；DC 48V, ≥3A，充電電壓220V±5% |
體積 | 323×275×135（mm) 3.8Kg |
重量 | 3.8Kg |
波速測試儀（主機）-人工智能系統 | |
電池顯示 | 支持采集過程中百分比電量顯示（例如：30%） |
激振操作方式 | 支持屏顯觸控按鍵和物理按鍵，內觸發單擊觸發，無需等待二次觸發 |
波速數據自保存 | 支持儀器突然關機、斷電數據自動保存功能 |
云平臺（定制） | 可實現與中地遠大ZDMS平臺對接，定制上傳多種平臺 |
智能系統（定制） | 實時無線云上傳，支持4G、Wifi、藍牙方式，定制北斗定位系統 |
ZF110自激振式探頭（波速探測器） | |
檢波器 | 自然頻率60Hz |
靈敏度 | 30V/m/s |
電磁式激振源 | DC 48V，電流≤3A |
地脈動傳感器（選擇配置） | |
頻帶 | 0.5～100Hz |
靈敏度 | 1v/mm/s |
檢波器 | 一體式三分量檢波器（X、Y、Z） |
波速測試儀采集界面〡
分析界面〡
標準配置〡
序號 | 名稱 | 單位 | 數量 | 備注 |
1 | 波速測試儀 | 臺 | 1 | / |
2 | ZF110自激振式探頭 | 套 | 1 | / |
3 | 專用電纜 | 根 | 1 | 110m |
4 | 充電器 | 個 | 1 | / |
5 | U盤（分析軟件） | 個 | 1 | / |
6 | 觸摸筆 | 支 | 1 | / |
7 | 儀器箱 | 個 | 2 | / |
8 | 產品保修卡 | 張 | 1 | / |
9 | 使用手冊 | 本 | 1 | / |
10 | 產品合格證 | 張 | 1 | / |
11 | 裝箱單 | 張 | 1 | / |
