應用范圍〡

主要是用來評估混凝土板、路面、橋面板、墻體以及其它板狀類似混凝土結構的質量狀態。如混凝土密實度差，蜂窩空洞，路面下脫空，基礎軟化等。該方法也適用于含有覆蓋層的板狀結構，比如混凝土橋面板，鋪裝有瀝青或水泥混凝土覆蓋層。

脈沖響應測試方法〡

一種基于機械沖擊引起的混凝土測試構件的瞬態響應的無損測試方法，使用放置在測試單元臨近沖擊點位置的寬帶速度傳感器，測試其響應，并對測得的信號進行處理，獲得測試單元的導納譜。

工作原理〡

一個力錘，測試瞬態沖擊力，同時，使用速度傳感器，測量測試目標產生的振動。在板狀結構中，雖然激發產生了多種模態，但是沖擊主要導致測試單元產生彎曲振動。將力錘和速度傳感器的時間域的波形轉換到頻率域，用來計算導納譜，并對其進行分析，獲得代表單元響應的參數。應用這些參數，確定已測試單元的異常區域。

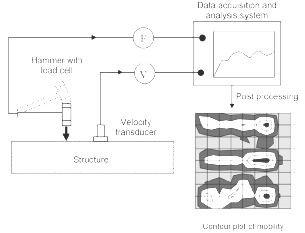

                  測試設置示意圖                               力時間波形和幅值譜圖

脈沖響應方法的測試目的是通過對結構的快速掃描，識別潛在的異常情況的位置，對于異常區域的詳細情況。

數據采集儀技術參數〡

導納譜及參數意義〡

導納譜：由錘擊力信號F（t）和振動速度信號V（t）計算結構的振動響應—導納譜。

導納譜是該測試方法得到的基礎資料，導納譜的變化形態反映了被測試結構的質量狀態，為了使用方便，根據其形態特征，從中提取一些如下特征參數，利用這些參數評估被測試結構的質量狀況。

導納比率：導納譜中0—100Hz之間峰值與100—800Hz之間的平均導納的比值。該比值大說明混凝土板的基礎較差或存在脫空。

導納均值（μm/s.N）：導納譜中100—800Hz導納平均值，利用該參數可分析測試單元中各測點之間的差異，平均值大說明結構穩定性差。

導納斜率：導納譜中100—800Hz之間擬合直線的斜率。斜率大說明混凝土固結差或存在蜂窩等。

動剛度（kN/m）：0—40Hz內，導納譜斜率的倒數，該數值的大小與混凝土板強度、厚度和基礎質量有關。在前兩者不變時，動剛度大，基礎穩固，剛度小，基礎軟弱。

標準配置〡

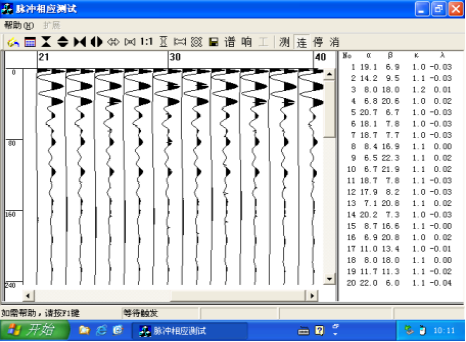

采集分析界面〡
